ITEX動態式頂空

ITEX_picITEX

在頂空進樣的基礎上,更換普通頂空氣密針為ITEX動態式頂空吸附附件,就升級到更高效的動態頂空樣品濃縮技術。該技術具有吹掃捕集的濃縮效率,而操作卻非常簡單。

ITEX技術的應用領域
◇ 環保
◇ 飲用水中VOC
◇ 食品 /風味/消費品
◇ 農藥殘留檢測
◇ 石油化工等工業場合
◇ 制藥 /溶劑殘留

ITEX技術的優勢
◇ 高效率的富集揮發性volatile或半揮發性semi-volatile成分,適用於固體、液體、氣體樣品
◇ 比傳統的吹掃捕集,更高效,且維護簡單
◇ 如果您已經有PAL頂空進樣器,升級成本低
◇ 這種技術可以使用所有的行業標准的吸附相為吸附介質(Tenax TA, Carbotrap, Carbosieve etc.)
◇ 氣密針式進樣,避免了定量環(sample loops)、傳輸線(transfer lines)和進樣閥(switching valves)帶來的交叉汙染殘留
◇ 模塊直接掛載與GC頂上,節省了實驗室空間
◇ 適配普通GC進樣口,不需額外的冷阱進樣口
◇ 與 GC/GC-MS系統相容,可以直接控制


ITEX在環境水質上應用: EPA 502.2 采用吹掃捕集氣相色譜法來測定水中的揮發性有機物,包括BTEX與VOC。

ITEX_2

ITEX在環境水質上應用: EPA 524.2 采用氣相色譜法來測定水中的VOC

ITEX_3

Optic 4

optic-4-injector

Optic多功能進樣口可以極大的增強你的GC系統功能。Optic多模式進樣口目前已經發展到了第四代OPTIC 4,Optic具有卓越的溫度控制、氣體流量控制能力,是世界上最強大的氣相色譜PTV進樣口,可以實現以下功能:

  • 冷/熱 分流不分流進樣
  • 大體積進樣LVI
  • On-Column進樣
  • 襯管內衍生化
  • 熱脫附
  • 熱裂解
  • 通輔助氣,作為脈衝微反
  • 自動換襯管
  • 複雜基質直接進樣DMI
  • LC-GC串聯

專利的設計技術(* U.S.Patent No.8,180,203)保證了可以有效的樣品從進樣口轉移到色譜柱,該技術對於易揮發性物質和難揮發性物質都同樣有效。
Optic能以60°C/sec的速率在-180°C到600°C之間進行多達9階快速的升溫、降溫,獨特的負升溫模式衍生出了各種特殊的應用。

快速大體積進樣(Rapid Large Volume)

通過Optic的快速大體積進樣RLVI技術 即使手動進樣或者使用進樣速度不可控制的自動進樣器進樣,也可為GC系統進樣100uL,樣品被注入填充了填料的襯管裡,溶劑將被快速的從分流口揮發掉,整個揮發過程又分流口內整合的TCD溶劑監測感應器進行監測,無需用戶干預,溶劑排空後關閉分流口,升溫將樣品轉移到色譜柱,完成了大體積進樣過程。

RLVI進樣技術在大大簡化樣品的前處理過程的同時顯著提高了檢測限,可以與線上SPE系統很好的串聯,提高實驗室的樣品通量和自動化程度。

Optic可使用的大體積進樣模式

  • 多次進樣
  • 一次進樣
  • 控速進樣

自動換襯管(LINEX)
通過採用附加模組LINEX,並配合CTC PAL自動進樣器,Optic可以實現自動更換襯管,可選配多達98位的襯管託盤,通過軟體控制在哪個樣品之前或之後自動更換襯管,可解決進樣口內樣品的交叉污染問題。

進樣口直接熱解析DTD(Direct thermal desorption DTD)
Optic支援樣品在襯管內直接熱解析,固體樣品直接放置于襯管內,氣體樣品可用填充了Tenax等材料的襯管進行捕集,樣品準備好之後放入Optic,Optic先用載氣對樣品進行吹掃,然後關閉載氣迅速升溫進行熱解析,解析溫度最高可達600℃,因為升溫速率快(60℃/sec)並且解析出的物質可被高效的直接轉移到色譜柱,所以無需額外的冷聚焦裝置,目前在全世界的製造廠家中只有Optic能夠實現實現一級熱脫附或直接熱脫附。可配合LINEX實現DTD的完全自動化。

複雜基質直接進樣DMI(Difficult Matrix Introduction DMI)
DMI是一種全新的樣品前處理技術,高沸點的基質如糖、脂肪、腐殖酸在進樣口很難氣化,可以將這類樣品無須任何遷出放入DMI微型樣品杯中,再將樣品杯放入Optic襯管內,通過控制進樣口的溫度實現待測物的直接分析。由於DMI的樣品杯是一次性的,沒一個樣品都會自動更換新的樣品杯,DMI可以避免襯管被基質污染。

PAL3 LSI 自動液體進樣處理系統

LSI

PAL3 LSI是專為精准液體樣品處理設計的自動化進樣器。PAL3 LSI可處理從1.2到100微米的液體樣本。

與PAL採樣控制軟體搭配,PAL3 LSI可以控制抽吸與注射液體樣本過程中所有參數。下圖案例講述了PAL3 LSI對液體樣本的精准控制:在內標、輸送溶劑和樣品之間加入了空氣間隙,阻止了不同液體的混合。這些步驟的精確控制確保了試驗方法的可重複性。


PAL3 LSI可以在其工作空間內的任何三維位置抓取挑選和放置物品。PAL3 LSI可以從幾個樣品容器注入不同的探測器或從託盤運輸小瓶到溫度控制區。

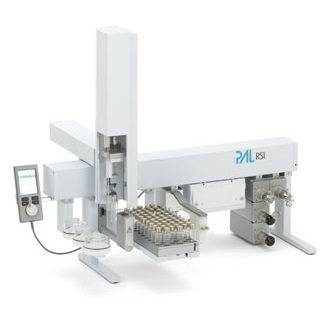

PAL3 RSI 手動換針多功能自動進樣器

rsi

PAL3 RSI是CTC新一代的多功能自動進樣器。PAL3 RSI是市場上性價比最高的多功能自動進樣器。RSI的開放性與模組化的設計預留了變更還有升級空間,讓用戶可隨需求切換為GC/GC-MS或是LC/LC-MS,或是升級為全自動換針的RTC。

PAL3 RSI支援以下功能/工具:

  • 42,74或109公分(17,29或43英寸)的工作空間
  • 可手動切換不同類型的進樣針(液體/頂空/SPME 任選)
  • 更大的樣品容量:1296瓶2mL樣品瓶或是24個樣品盤(MTPs)並可選控溫
  • 多達6個閥模組與4個進樣閥
  • 洗滌和溶劑站
  • 自動漩渦模組
  • 加熱震盪模組
  • 其他LC/MS工具
  • RTC PAL LC

液體進樣針

  • 支持針頭57mm或85mm長的進樣針
  • 進樣針體積:
    • 1.2µ/5µl/10µl/100µl (D7)
    • 250µl/500µl/1000µl(D8)
    • 5000µl/10000µl(D18)

頂空進樣針

  • 進樣針體積1000µl/2500µl/5000µl
  • 進樣針加熱溫度40°C-150°C (步進1°C)
  • 自動載氣吹掃洗針
  • 採用磁力移瓶裝置移動2ml/10ml/20ml樣品瓶子
  • SPME進樣針

SPME纖維調節模組(獨立模組)

  • 強化纖維保護的固相微萃取支架
  • 相容各種固相微萃取纖維
  • 易手動更換纖維
  • 纖維長度為10mm或20mm

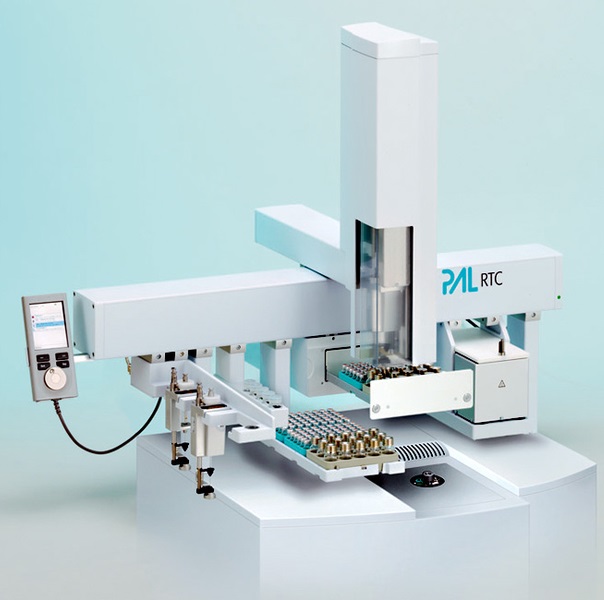

PAL3 RTC自動換針多功能自動進樣器

rtc-gc

PAL3 RTC是CTC新一代的多功能自動進樣器,與上一代PA-xt相比最大的不同在於可以自動線上切換液體/頂空/SPME進樣針,PAL-xt需要手動切換進樣針。

新特性

  • 自動換針-最大可自動換6支不同類型的進樣針(液體/頂空/SPME 任選)
  • 更大的樣品容量-增長了Y軸的移動距離,使得樣品容量了1倍的提升
  • 自動感知瓶底-進樣針在取樣是可自動感知觸碰到瓶底,樣品量很少的時也可準確的吸取樣品(5uL中準確吸取3次1uL)
  • 自動感知Z軸碰撞-可在Z軸下行過程中自動感知要尋找的物件是否存在
  • GC冷柱頭進樣-極快的進樣速度<100ms,出色的完成冷柱頭進樣
  • 新增自動漩渦模組



自動換針

RTC PAL最多可配備兩個針架,每個針架可安裝3支進樣針(液體/頂空/SPME 任選),自動換針的動作可以在樣品運行的過程中由控制軟體控制自動完成,該特性極大的提升了PAL3 RTC的樣品錢處理功能,因為GC進樣通常是1uL液體、1-5mL氣體、SPME,但是樣品前處理通常涉及到mL級別的液體處理,一支進樣針負責進樣時就無法兼顧樣品的前處理。

RTC實現自動換針後,該問題迎刃而解,給用戶提供了極大的想像空間,例如可實現自動化液液萃取、衍生化、配置標準曲線、自動添加內標、SPME纖維頭篩選等功能。



液體進樣針

  • 支持針頭57mm或85mm長的進樣針
  • 進樣針體積:
    • 1.2µ/5µl/10µl/100µl (D7)
    • 250µl/500µl/1000µl(D8)
    • 5000µl/10000µl(D18)



頂空進樣針

  • 進樣針體積1000µl/2500µl/5000µl
  • 進樣針加熱溫度40°C-150°C (步進1°C)
  • 自動載氣吹掃洗針
  • 採用磁力移瓶裝置移動2ml/10ml/20ml樣品瓶子
  • SPME進樣針



SPME纖維調節模組(獨立模組)

  • 強化纖維保護的固相微萃取支架
  • 相容各種固相微萃取纖維
  • 易手動更換纖維
  • 纖維長度為10mm或20mm
